Крок | N, MN | εc(1) | σs1 | σs2 | σs3 | σs4 |
---|---|---|---|---|---|---|
0 | 0 | 0 | 0 | 0 | 0 | 0 |
1 | 0.363 | 0.00038 | 71 | 58 | 32 | 19 |
2 | 0.536 | 0.00056 | 107 | 91 | 57 | 40 |
3 | 0.694 | 0.00083 | 158 | 133 | 84 | 60 |
4 | 0.814 | 0.00113 | 214 | 180 | 111 | 76 |
5 | 0.885 | 0.0015 | 228 | 228 | 132 | 82 |
6 | 0.898 | 0.00188 | 228 | 228 | 146 | 78 |
7 | 0.902 | 0.00225 | 228 | 228 | 158 | 71 |
8 | 0.898 | 0.00263 | 228 | 228 | 169 | 64 |
9 | 0.886 | 0.003 | 228 | 228 | 179 | 55 |
10 | 0.86 | 0.00338 | 228 | 228 | 187 | 43 |
Відповідно до п.4.4[1], несуча здатність залізобетонного елементу кругового перерізу на дію поздовжньої сили визначена за формулами (4.25)[1] та (4.26)[1].
Система двох нелінійних алгебраїчних рівнянь(4.25 - 4.26) з двома невідомими розв’язуються підбором з контролем критеріїв вичерпання несучої здатності на кожному кроці розрахунків. Для оцінки напружено-деформованого стану розрахункового перерізу використовується деформаційний метод, алгоритм розв’язання задачі згідно деформаційного методу наведений в Додатку А[1].

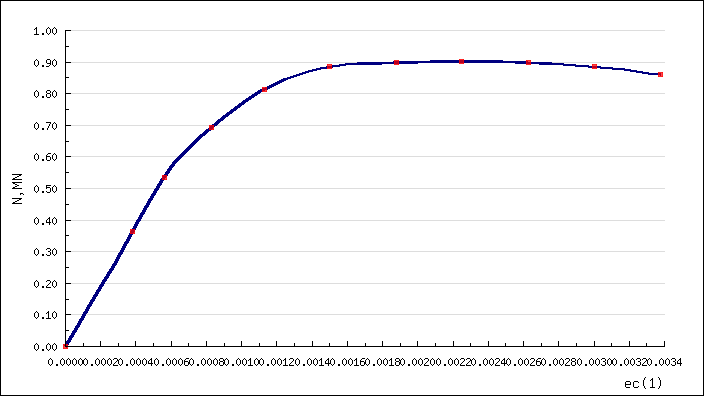

За результатами рішення систем рівнянь будується діаграма «стискальна сила - деформація бетону найбільш стиснутої фібри». Найбільша величина зафіксована на цій діаграмі і приймається за несучу здатність. В разі, якщо визначена величина несучої здатності будє меншою за зовнішні впливи необхідно виконати зміну розмірів перерізу, армування або міцності бетону.
Максимальний діаметр перерізу з/б елементу D = 2.0 м, мінімальний - 0.4 м;
Максимальний захисний шар бетону c = 0.25D м, мінімальний - 0.01 м;
Максимальна кількість стрижнів робочої арматури n = 36, мінімальна - 6;
Максимальний діаметр робочої арматури Ø = 32, мінімальний - 16;
Максимальний ексцентриситет прикладення навантаження e = 0.1D, мінімальний - 0.01 м.
Перелік посилань
1. ДБН B.2.6-98 "Бетонні та залізобетонні конструкції".
2. ДСТУ Б В.2.6-156:2010 "Бетонні та залізобетонні конструкції з важкого бетону. Правила проектування".
